Amplificador Compacto ESX Quantum QS-FOUR-ISO Clase D de 4 canales Plug & Play ISO

Name: Amplificador Compacto ESX Quantum QS-FOUR-ISO Clase D de 4 canales Plug & Play ISO
Brand: ESX Audio
SKU: QS-FOUR-ISO
Price: 215 EUR
Availability: InStock

Referencia QS-FOUR-ISO

215,00 €

Impuestos incluidos 24/48H.

Amplificador nano Clase D de 4 canales con conexión Plug & Play ISO, diseñado para mejorar el sonido del vehículo sin ocupar apenas espacio.

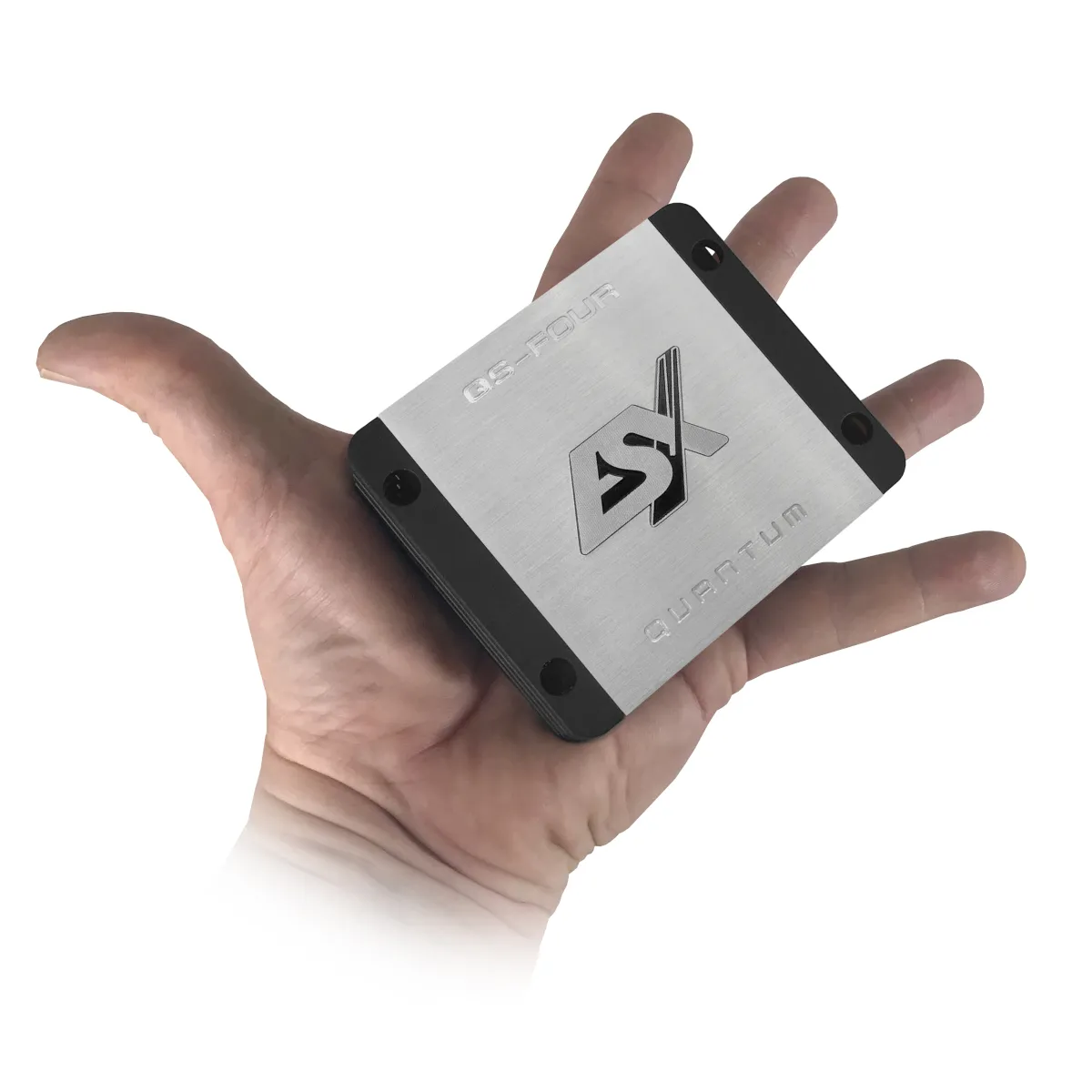

Con solo 90 x 35 x 80 mm, ofrece hasta 4 x 60 W RMS a 2 Ω y permite instalarse en vehículos con conexión ISO mediante el mazo adaptador incluido, facilitando una integración rápida y limpia.

Canales: 4
Potencia RMS a 4 Ω: 4 x 35 W
Potencia RMS a 3 Ω: 4 x 45 W
Potencia RMS a 2 Ω: 4 x 60 W
Potencia RMS puenteado a 4 Ω: 2 x 120 W
Filtros: HPF / LPF a 80 Hz, 12 dB/octava
Entradas: alto nivel con EPS y conexión ISO

Incluye juego de adaptadores ISO para integrar el amplificador en vehículos con sistema ISO.

Descripción
Detalles del producto

🔊 ESX Quantum QS-FOUR-ISO — Amplificador nano Clase D Plug & Play ISO

El ESX QS-FOUR-ISO es un amplificador nano Clase D de 4 canales diseñado para mejorar el sonido del vehículo en instalaciones con sistema ISO. Su formato ultracompacto de solo 90 x 35 x 80 mm permite montarlo en espacios reducidos, ofreciendo hasta 4 x 60 W RMS a 2 Ω.

💡 DE INTERÉS: Instalación Plug & Play ISO

La versión QS-FOUR-ISO incluye un juego de adaptadores ISO para integrar el amplificador en vehículos con sistema ISO. Esta versión está pensada para facilitar la instalación, aprovechando la conexión ISO del vehículo y reduciendo la necesidad de cableado adicional.

⚙️ Especificaciones Técnicas

Marca: ESX
Modelo: QS-FOUR-ISO
Serie: Quantum
Tipo de producto: Amplificador nano digital Plug & Play ISO de 4 canales
Tecnología: Clase D
Canales: 4
Potencia RMS a 14,4 V / 4 Ω: 4 x 35 W
Potencia RMS a 14,4 V / 3 Ω: 4 x 45 W
Potencia RMS a 14,4 V / 2 Ω: 4 x 60 W
Potencia RMS a 14,4 V / 4 Ω puenteado: 2 x 120 W
Impedancia de altavoces: 2 - 8 Ω
Distorsión armónica @ 5 W: 0,007 %
Factor de amortiguamiento: 68
Relación señal/ruido: 101 dB
Sensibilidad de entrada bajo nivel: 190 mV - 4,3 V
Sensibilidad de entrada alto nivel: 400 mV - 8,3 V
Suministro eléctrico: 7,3 - 16,4 V
Dimensiones: 90 x 35 x 80 mm

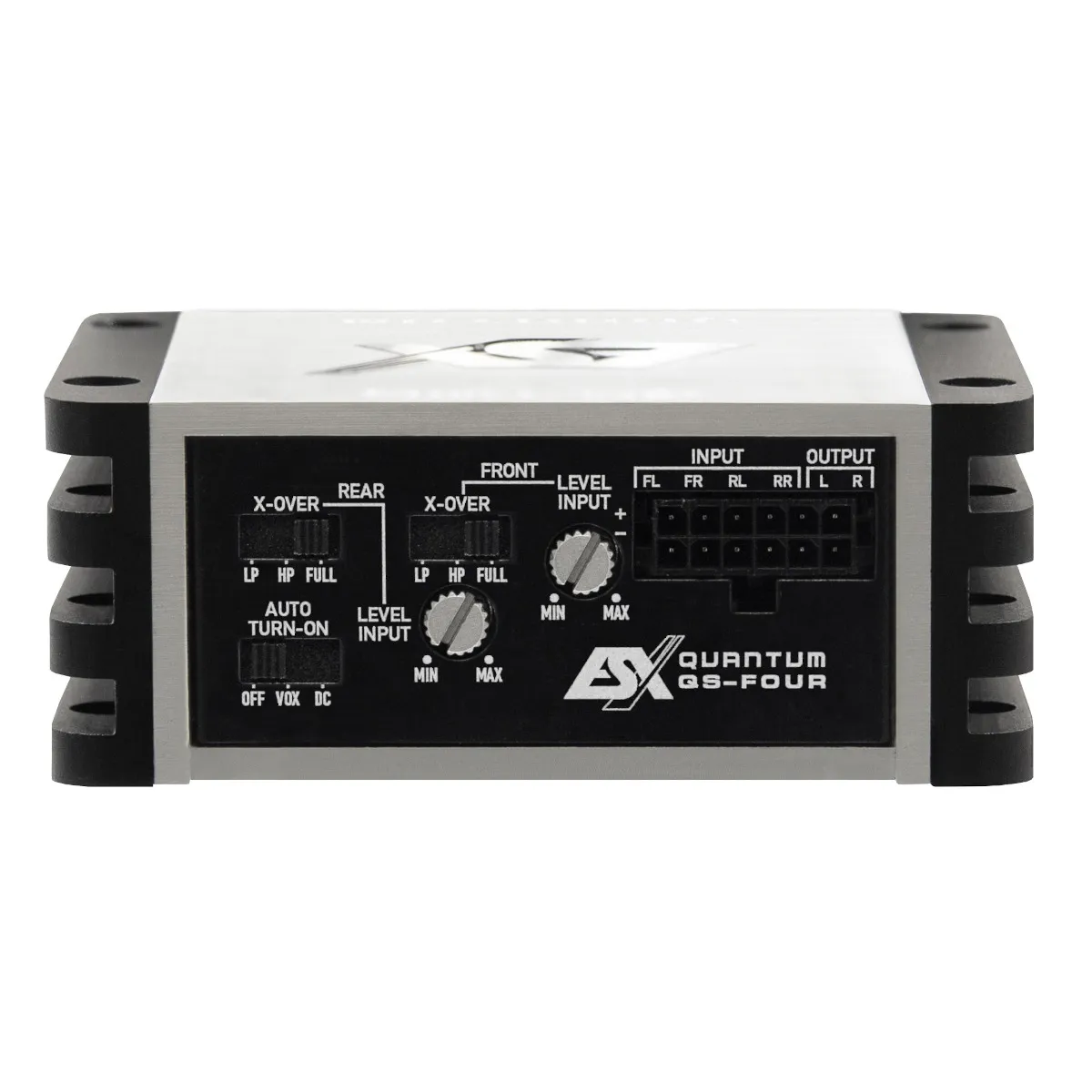

🎚️ Filtros y Ajustes

Filtro delantero: HPF / LPF a 80 Hz
Pendiente filtro delantero: 12 dB/octava
Filtro trasero: HPF / LPF a 80 Hz
Pendiente filtro trasero: 12 dB/octava
Selector X-OVER: LP / HP / FULL
Modo LP: Paso bajo, útil si se desea operar un subwoofer
Modo HP: Paso alto, útil para altavoces pequeños o medianos
Modo FULL: Rango completo para altavoces medianos o grandes
Control de sensibilidad: Independiente para FRONT y REAR

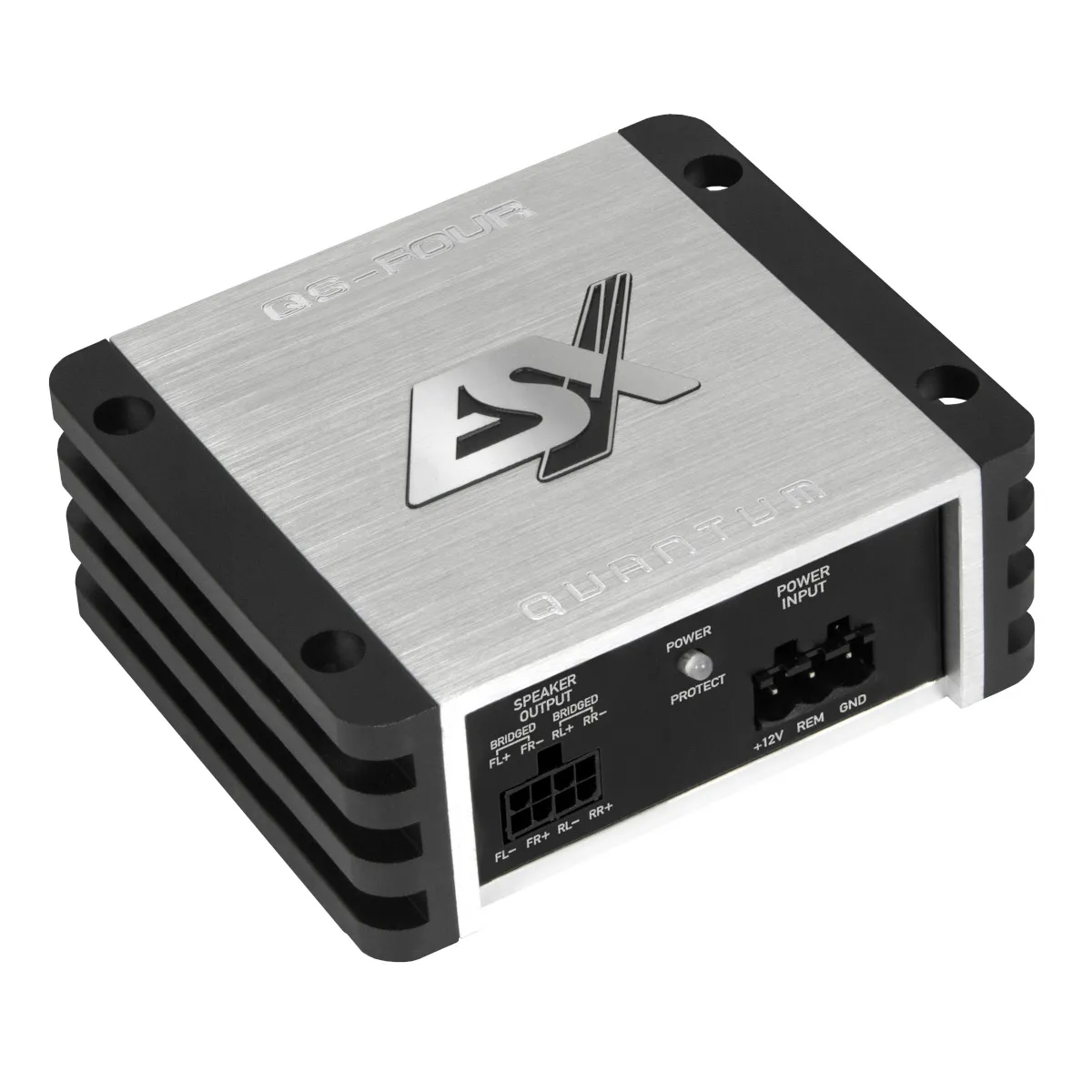

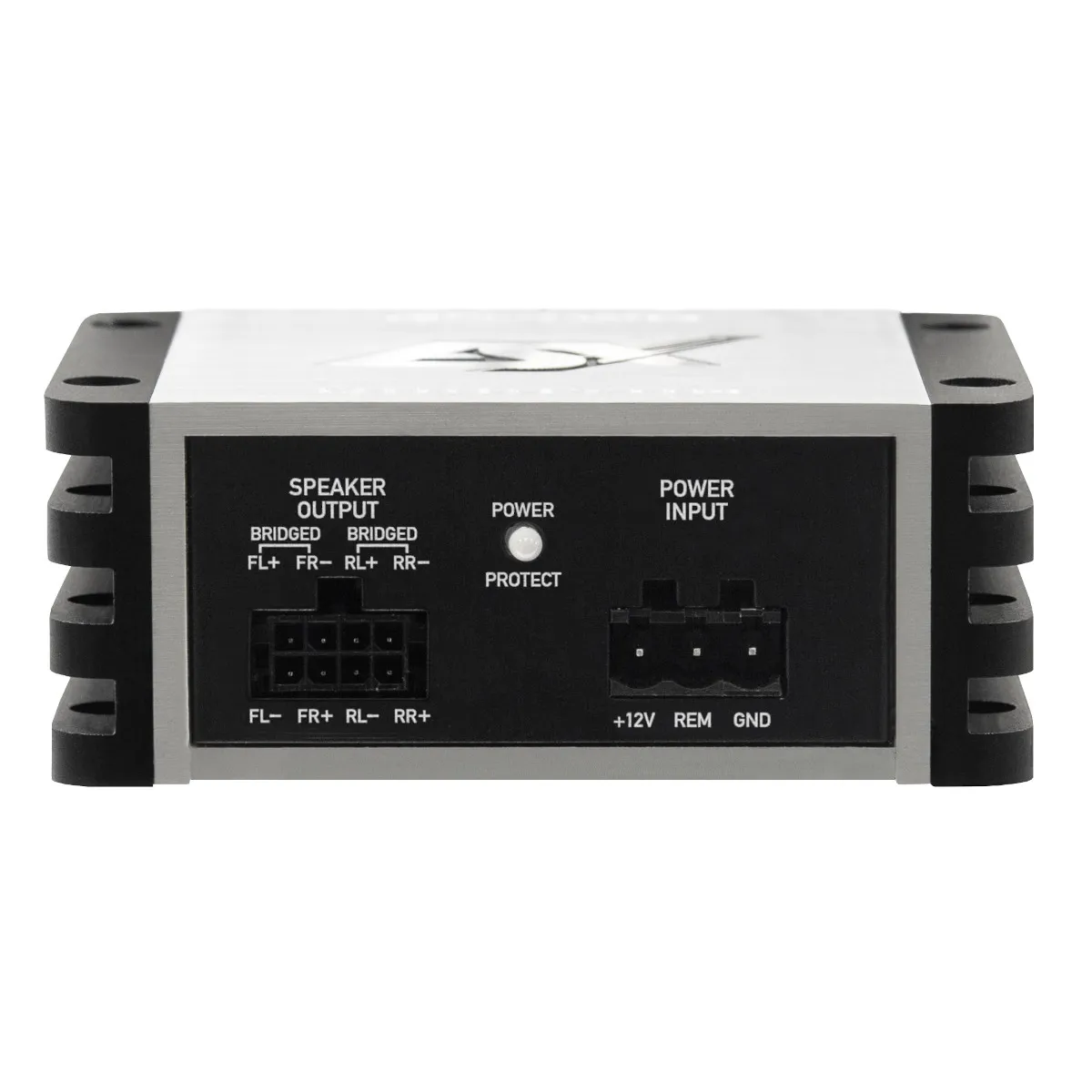

🔌 Conexiones ISO, Entradas y Salidas

Conexión ISO: Juego de adaptadores ISO incluido en la versión QS-FOUR-ISO
Conexión desde vehículo: ISO connection from vehicle
Conexión hacia radio: ISO socket from car radio
Entradas de alto nivel con EPS: FL / FR / RL / RR
Entradas de bajo nivel RCA: FL / FR / RL / RR, mediante conector de cable en versión estándar
Salidas RCA de bajo nivel: L / R para conectar un amplificador adicional
Salida RCA recomendada: Puede utilizarse para un amplificador adicional o subwoofer activo
Encendido automático: VOX / DC
Señal remota: Sistema REM-OUT / REM-IN según configuración ISO

🔵 Señal de Encendido en Instalación ISO

Con radio con remoto integrado en ISO: La señal de encendido se envía al amplificador a través del cable adaptador ISO
Con radio aftermarket con remoto independiente: Se puede conectar el cable azul REM / REMOTE de la radio al sistema REM-IN indicado
Salida remota para otro equipo: REM-OUT2 permite alimentar el encendido remoto de otro amplificador o subwoofer activo
Aplicación: Integración rápida con radios y vehículos equipados con conexión ISO

🚗 Modos de Funcionamiento

Funcionamiento 4 canales: Para altavoces delanteros y traseros
Funcionamiento 3 canales: Para altavoces delanteros y subwoofer puenteado
Funcionamiento 2 canales: Para dos salidas puenteadas
Modo puenteado: 2 x 120 W RMS a 4 Ω
Integración OEM: Conexión ISO y entradas de alto nivel con EPS
Expansión del sistema: Salida RCA L/R para amplificador adicional
Uso recomendado: Mejora de sonido de origen manteniendo una instalación compacta

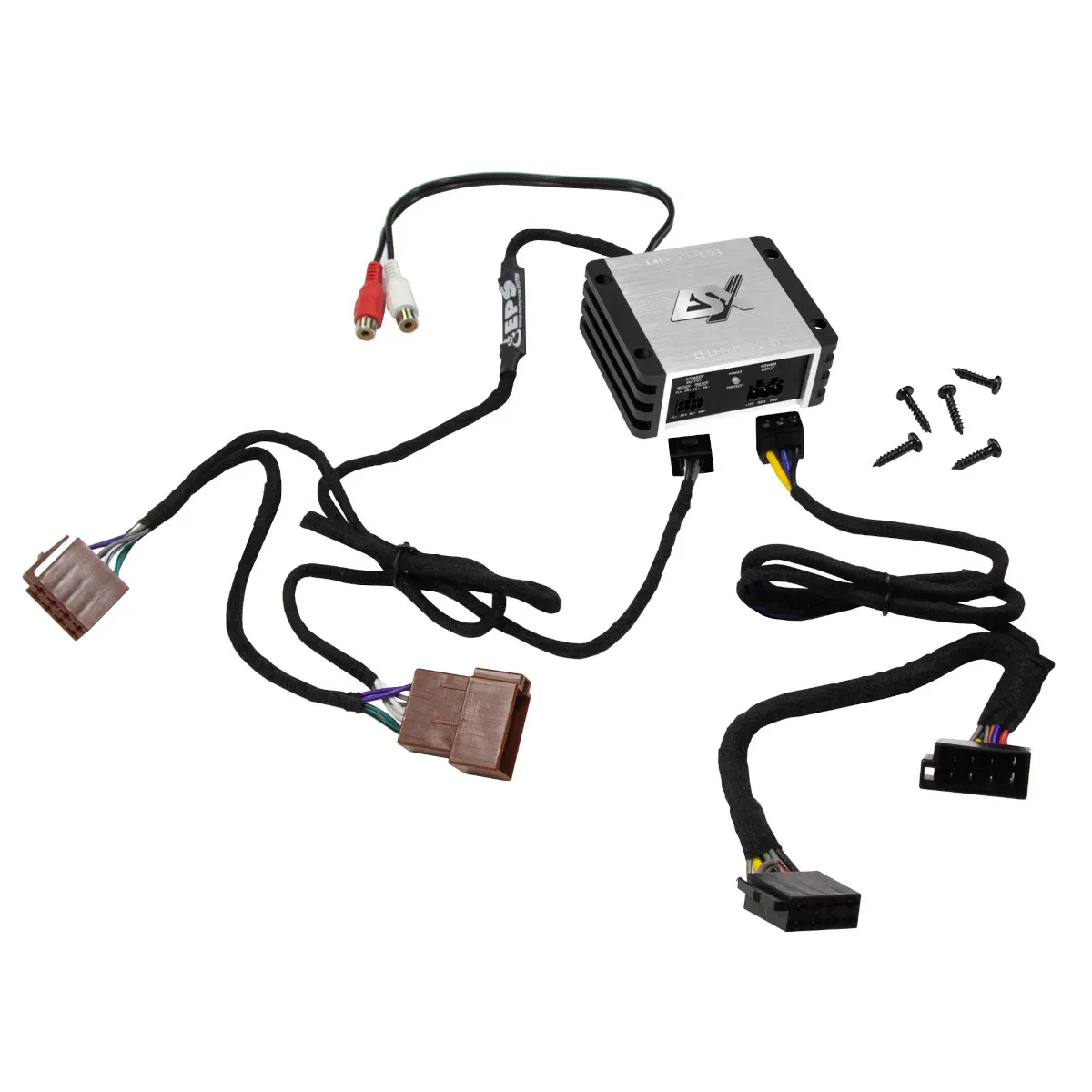

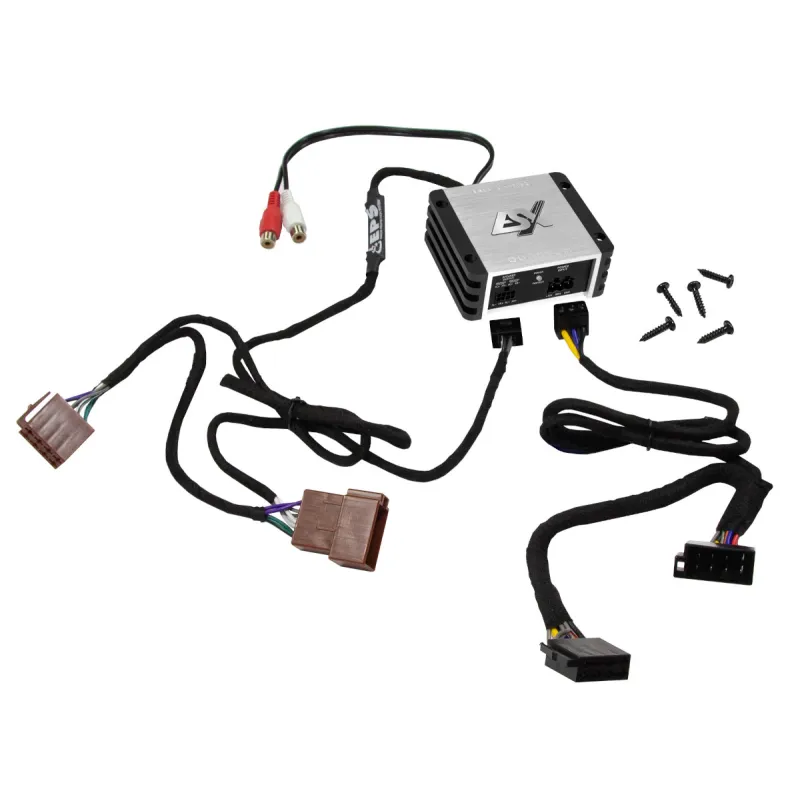

📦 Contenido del Paquete

Amplificador ESX QS-FOUR-ISO de 4 canales
Juego de adaptadores ISO para integrar el amplificador en vehículo con sistema ISO
Instrucciones / manual de uso

ℹ️ Recomendaciones de instalación

Comprobar que el vehículo dispone de conexión ISO compatible.
Instalar únicamente en vehículos con sistema de 12 V y masa negativa.
Desconectar el borne negativo de la batería antes de comenzar la instalación.
No montar el amplificador en zonas cerradas sin ventilación.
No bajar de 2 Ω por altavoz en modo 4 canales.
No bajar de 4 Ω por salida en modo puenteado.
Utilizar la salida RCA si se desea añadir otro amplificador o un subwoofer activo.
Consultar las instrucciones específicas del mazo ISO incluido antes de realizar el montaje.

🛠️ Instalación Profesional

Recomendamos instalación profesional para verificar compatibilidad ISO, conectar correctamente el mazo adaptador, configurar filtros HP/LP/FULL, ajustar sensibilidad, comprobar impedancias y valorar la conexión de amplificador adicional o subwoofer activo mediante la salida RCA.

📞 Asesoramiento en nuestro taller: 981 842 707
